Produktname

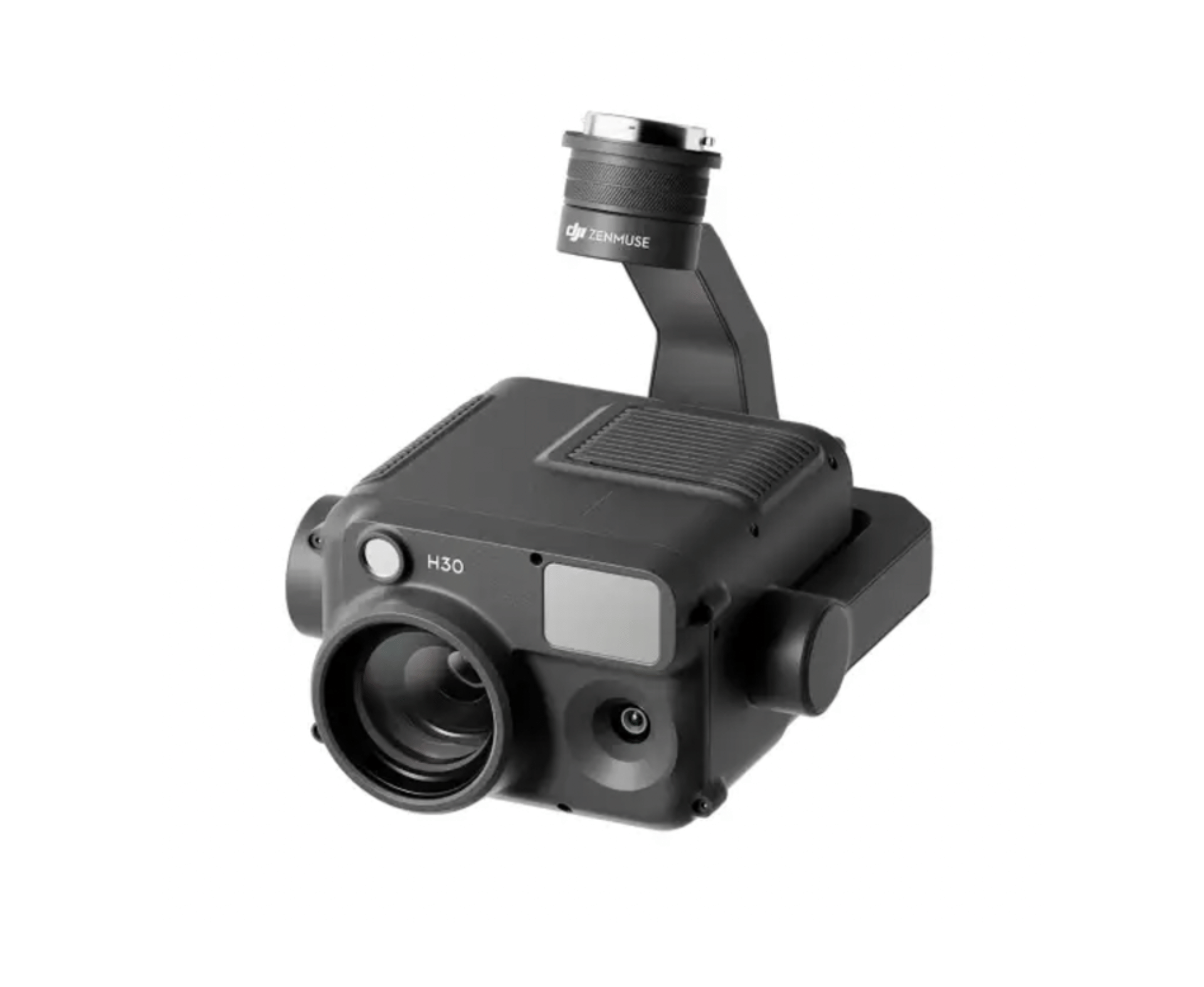

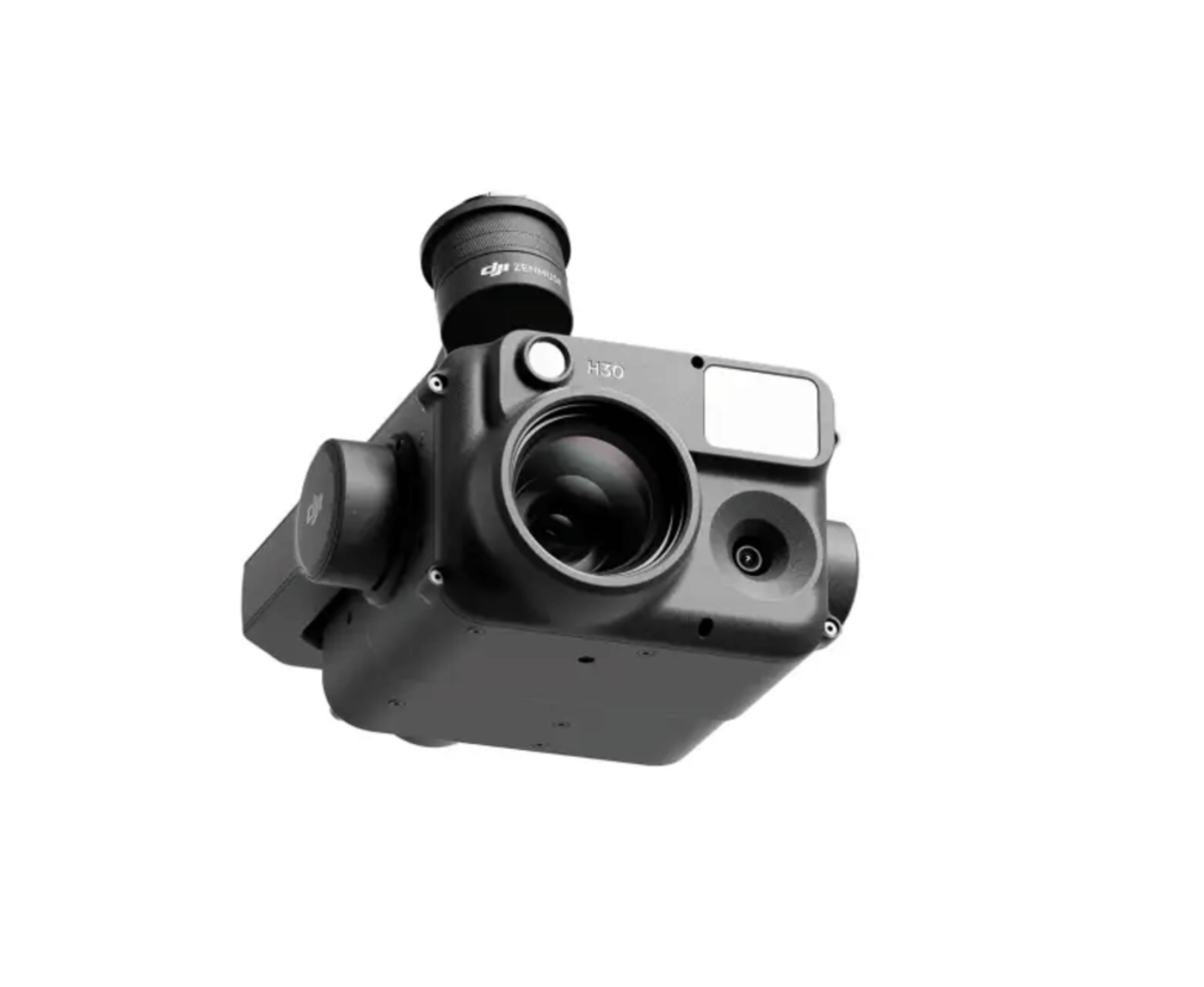

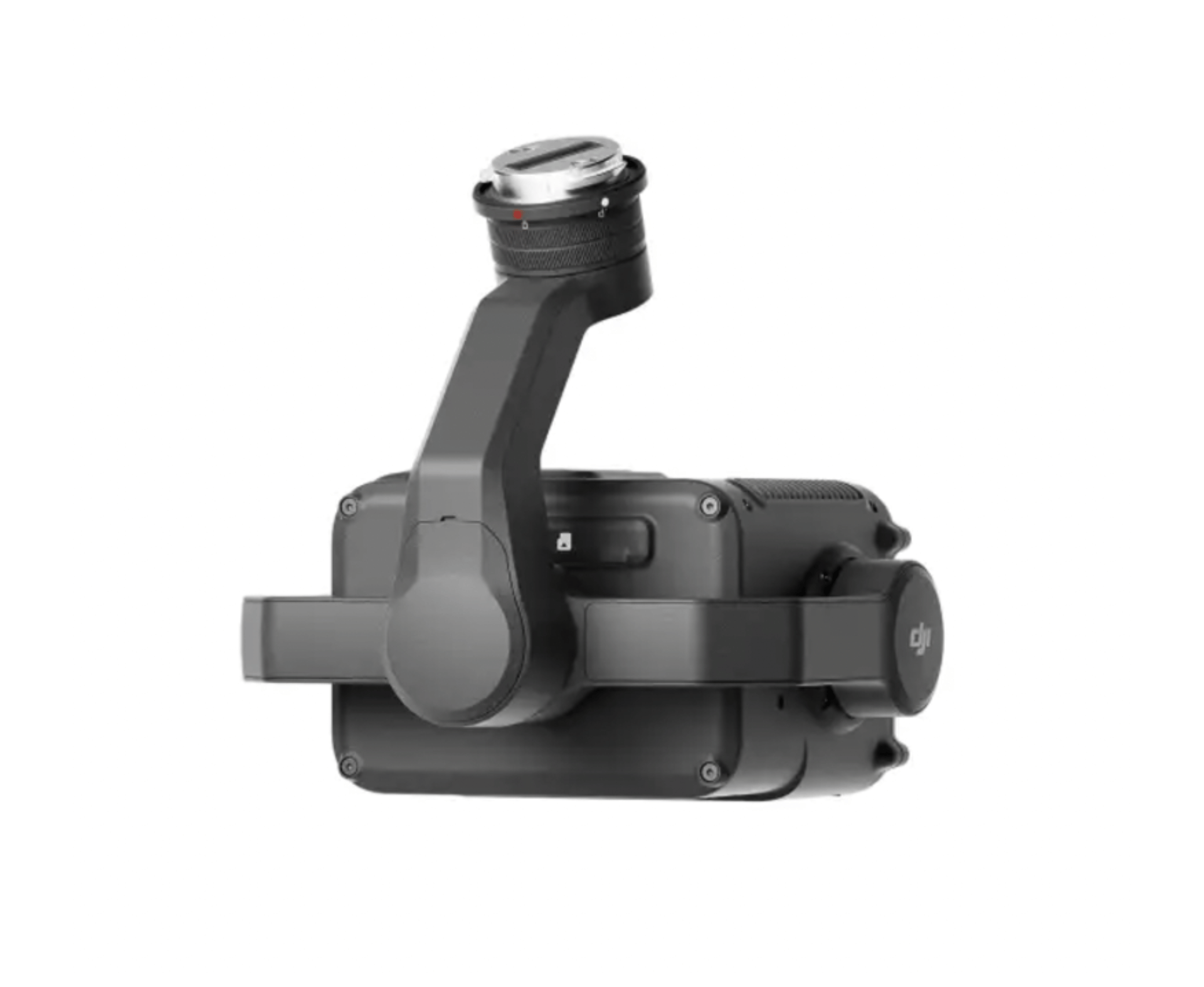

Zenmuse H30 Serie

Abmessungen
170 × 145 × 165 mm (L×B×H)

Gewicht
920 ± 5 g

Leistung
H30: 26 W
H30T: 28 W

Schutzart
IP54

Unter kontrollierten Laborbedingungen kann es die Schutzart IP54 gemäß Standard IEC 60529 erreichen. Die Schutzart ist nicht dauerhaft gültig und kann aufgrund von Produktverschleiß abnehmen.

Unterstützte Fluggeräte
Matrice 300 RTK (erfordert die DJI RC Plus)
Matrice 350 RTK

Umgebung

Betriebstemperatur
-20 °C bis 50 °C (-4° bis 122 °F)

Lagertemperatur
-20 °C bis 60 °C (-4° bis 140 °F)

Gimbal

Stabilisierungssystem
3-Achsen (Neigen, Rollen, Schwenken)

Winkelschwingungsbereich
Schwebeflug: ±0,002°
Flug: ±0,004°

Befestigung
Abnehmbarer DJI SKYPORT

Mechanischer Bereich
Neigen: -132,5° bis +73°
Rollen: ±60°
Schwenken: ±328°
(Strukturelle Grenze, kein steuerbarer Bereich)

Steuerbarer Bereich
Neigen: -120° bis +60°
Schwenken: ±320°

Betriebsmodi
Folgen/Frei/Neu zentrieren

Zoomkamera

Sensor
1/1,8 Zoll CMOS, effektive Pixel: 40 MP

Objektiv
Tatsächliche Brennweite: 7,1-172 mm (Äquivalente Brennweite: 33,4 bis 809,3 mm)
Blende: f/1,6 bis f/5,2
Diagonales Sichtfeld: 66,7°–2,9°

Fokusmodus
MF, AFC, AFS

Belichtungsmodi
Manuell, Autom.

Belichtungskorrektur
±3,0 (1/3 Schrittweite)

Messmodus
Spotmessung, Intergralmessung

AE-Sperre
Unterstützt

Elektronischer Verschluss
1/8000 - 2 s

ISO
Einzelaufnahme: 100 - 25600
Nachtaufnahme: 100 - 819200

Videoauflösung
Einzelaufnahme: 3840 × 2160 bei 30 fps, 1920 × 1080 bei 30 fps
Nachtaufnahme: 1920 × 1080 bei 25 fps, 1920 × 1080 bei 15 fps, 1920 × 1080 bei 5 fps

Videoformat
MP4

Video Untertitel
Unterstützt

Videocodec und Bitraten-Strategie
H.264, H.265
CBR, VBR

Max. Fotoauflösung
7328 × 5496, 3664 × 2748

Fotoformat
JPG

Weitwinkelkamera

Sensor
1/1,3 Zoll CMOS, effektive Pixel: 48 MP

Objektiv
Tatsächliche Brennweite: 6,72 mm (Äquivalente Brennweite 24 mm)
Blende: f/1,7
Diagonales Sichtfeld: 82,1°

Fokusmodus
MF, AFC, AFS

Belichtungsmodi
Manuell, Autom.

Belichtungskorrektur
±3,0 (1/3 Schrittweite)

Messmodus
Spotmessung, Intergralmessung

AE-Sperre
Unterstützt

Elektronischer Verschluss
1/8000 - 2 s

ISO
Einzelaufnahme: 100–25600
Nachtaufnahme: 100 - 409600

Videoauflösung
Einzelaufnahme: 3840×2160 bei 30 fps, 1920×1080 bei 30 fps
Nachtaufnahme: 1920×1080 bei 25 fps, 1920×1080 bei 15 fps, 1920×1080 bei 5 fps

Videoformat
MP4

Video Untertitel
Unterstützt

Videocodec und Bitraten-Strategie
H.264, H.265
CBR, VBR

Max. Fotoauflösung
8064×6048, 4032×3024

Fotoformat
JPG

Infrarot-Wärmebildkamera (H30T)

Wärmebildsensor
Ungekühltes VOx-Mikrobolometer

Objektiv
Brennweite: 24 mm (Äquivalente Brennweite: 52 mm)
Blende: f/0,95
Diagonales Sichtfeld: 45,2°

Digitalzoom Äquivalent
32-fach

Videoauflösung
1280 × 1024 bei 30 fps

Videoformat
MP4

Video Untertitel
Unterstützt

Videocodec und Bitraten-Strategie
H264, H265
CBR, VBR

Fotoauflösung
1280 × 1024

Fotoformat
R-JPEG

Pixelabstand
12 μm

Spektralband
8 bis 14 μm

Geräuschäquivalente Temperaturdifferenz (NETD)
≤50 mk bei f/1,0

Temperaturmessmethode
Spotmessung, Bereichsmessung, Mittelpunkt Temperaturmessung

Temperaturmessbereich
Hohe Verstärkung: -20° bis 150° C (-4° bis 302° F), -20° bis 450° C (-4° bis 842° F) (mit IR-Neutraldichtefilter)
Geringe Verstärkung: 0° bis 600° C (32° bis 1112° F), 0° bis 1600° C (32° bis 2912° F) (mit IR-Neutraldichtefilter)

Temperaturalarm
Unterstützt

Sonnenbrandschutz
Unterstützt

FFC
Auto, Manuell

Palette
Weiß heiß, Schwarz heiß, Tönung, Eisenrot, Regenbogen 1, Regenbogen 2, Medizinisch, Arktisch, Fulgurit, Heißes Eisen

Laser-Entfernungsmesser

Wellenlänge
905 nm

Messbereich
3 – 3000 m
Reichweite für allgemeine Objekte: Wiesen 2000 m, Wälder 1900 m, Straßendecken 1700 m‌*

Der Messbereich kann je nach Material und Form des geprüften Objekts sowie je nach dem Einfluss des Gimbal-Winkels, des Umgebungslichts und der Wetterbedingungen wie Regen oder Nebel variieren. Trifft ein Laserpuls auf mehrere Ziele, wird seine Energie verteilt, wodurch sich die messbare Reichweite verringern kann. * Testbedingungen: Flache Oberfläche des Objekts, Größe des Objekts größer als der Laserstrahldurchmesser, atmosphärische Sichtbarkeit von 23 km (kürzere Reichweite bei klarem Wetter im Vergleich zu Bewölkung), Laser fällt in einem schrägen Winkel auf (mit einem Einfallswinkel von ca. 0,2 Radiant).

Messgenauigkeit
≥ 500 m: ±(0,2 m + Motiventfernung x 0,15 %)
‌> 500 m: ±1,0 m

Größe des Laserpunkts
Bei 100 m: ca 50 × 450 mm
Bei 1000 m: ca 450 × 4500 mm

Sicherheitsregulierungsstufe
Klasse 1

Zugängliche Emissionsgrenze (AEL)
260 nJ

Referenzblende
18 mm

Max. Laserimpuls-Emissionsleistung innerhalb von 5 Nanosekunden
52 W

NIR-Zusatzbeleuchtung

Wellenlänge
850 nm

Sichtfeld
4,6 ± 0,6° (Rund)

Sicherheitsregulierungsstufe
Klasse 1

Reichweite der Beleuchtung
Bei 100 m: Ca. 8 m Kreisdurchmesser

Sonderfunktionen

Optischer Hybridzoom
34-fach

Maximaler Zoom
400-fach

Link Zoom
Unterstützt

Klicken zum Anvisieren
Unterstützt

Hochauflösende Rasterfotos
Unterstützt

Nachtszene
Unterstützt

Zeitstempel
Unterstützt

Intelligente Aufnahme
Unterstützt

Video Voraufnahme
Unterstützt

UHR-Infrarotbild
Unterstützt

Datenspeicherung
Unterstützte microSD-Karten
U3/Class10/V30 oder höher ist erforderlich, oder verwende eine Speicherkarte aus der empfohlenen Liste.

Unterstützte Dateisysteme
exFAT

Empfohlene microSD-Karten
SanDisk Extreme Pro V30 A1 32 GB microSDHC
Lexar 1066x V30 A2 64 GB/128 GB/256 GB/512 GB microSDXC
Kingston Canvas Go! Plus V30 A2 64 GB/128 GB/256 GB/512 GB microSDXC

Zenmuse H30 verfügt über eine Sicherheitscode-Funktion. Unter Daten und Datenschutz im DJI Pilot 2 können Sie den Code zur Verschlüsselung der in der Kamera installierten microSD-Karte festlegen. Laden Sie das DJI Decrypt Tool von der offiziellen DJI-Website herunter, um die microSD-Karte auf einem Windows-Computer zu entschlüsseln und auf den Karteninhalt zuzugreifen.

Nachbearbeitungssoftware

Kartierungssoftware
DJI Terra, DJI FlightHub 2

Infrarot-Analysesoftware
DJI Wärmebild-Analysetool 3
